PP板材原料成型及擴張方法

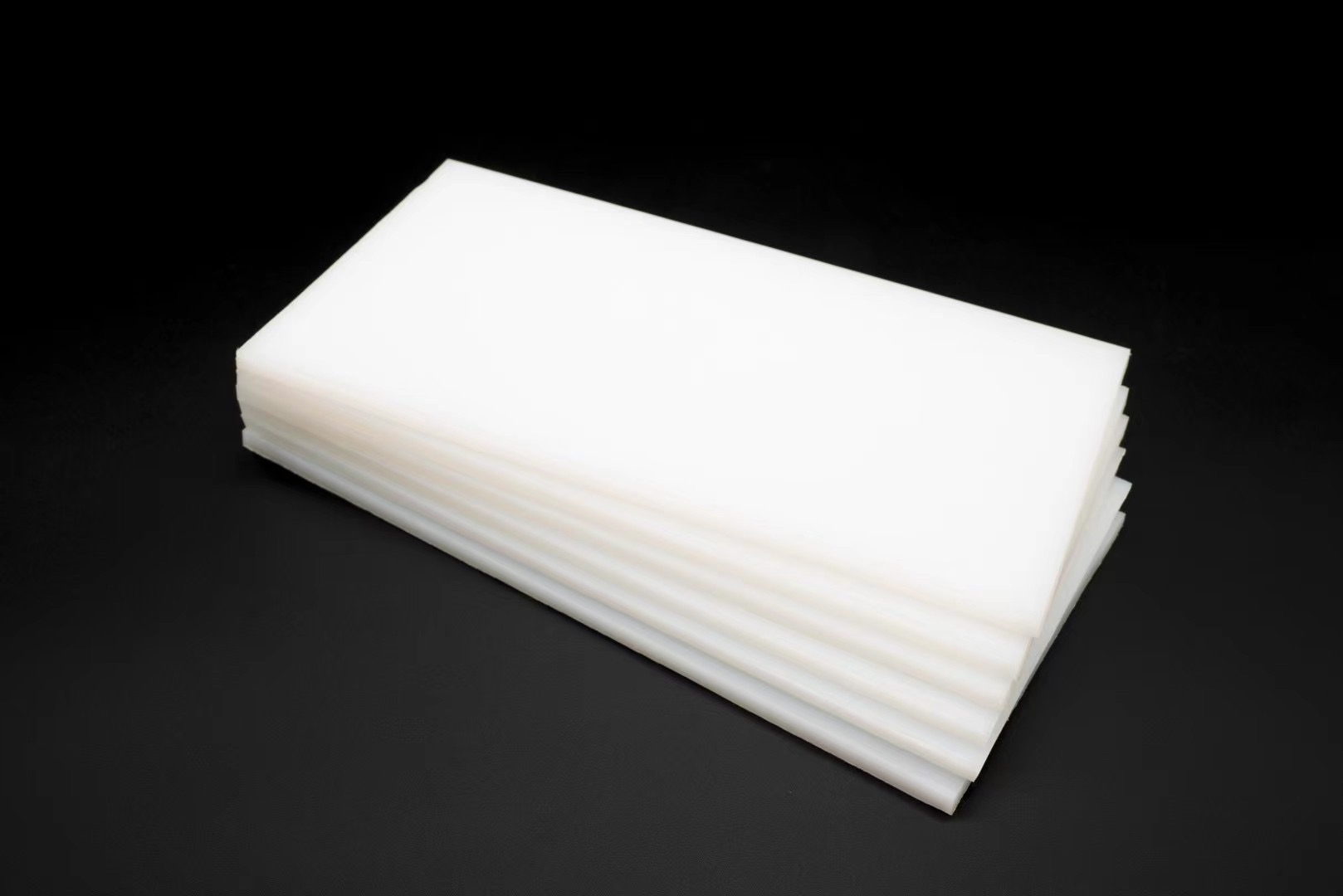

pp板材因其***異的化學穩定性、機械性能和加工性能，廣泛應用于化工、建筑、食品包裝等***域。其生產過程涉及原料選擇、成型工藝、擴張處理及質量控制等多個環節，以下是詳細的技術解析：
一、原料選擇與準備
1. 原料類型
聚丙烯樹脂：作為核心原料，需根據應用需求選擇不同熔融指數（MFI）的樹脂。例如，高MFI樹脂流動性強，適合薄板成型；低MFI樹脂則用于厚板或高強度場景。
添加劑：為改善性能，需添加以下輔助材料：
增強劑（如玻璃纖維、碳酸鈣）：提升板材強度和剛性；
穩定劑（抗氧化劑、紫外線吸收劑）：防止老化降解；
填充劑（如石粉、砂）：降低成本并調節密度；
功能性添加劑（阻燃劑、抗靜電劑）：滿足***殊需求。
2. 預處理
干燥：原料需在70100℃下干燥24小時，去除水分以避免熔體氣泡或水解。
混合：通過高速攪拌或捏合機均勻分散添加劑，確保物料性能一致。
二、成型工藝
PP板材的成型以擠出工藝為主，輔以熱壓或注塑等方法，具體流程如下：
1. 擠出成型
熔融塑化：干燥后的原料加入擠出機，在170240℃下熔融。螺桿轉速通常為1822r/min，分三區加熱（如160180℃、180190℃、190200℃），逐步軟化并均化熔體。
模具成型：熔融物料通過模唇擠出成連續板帶，模具設計決定板材寬度和厚度。例如，單螺桿擠出機適用于中低產量，雙螺桿則用于高效生產。
2. 冷卻定型
快速冷卻：采用水冷輥或空氣冷卻，將板材迅速降至室溫，避免應力集中導致變形。
牽引與切割：通過牽引機保持張力，確保板材平整；切割機按需求長度截斷（如1000mm標準板）。
3. 熱壓成型（可選）
高壓處理：部分工藝將擠出的板材放入液壓機或三輥機進行熱壓（溫度88105℃），消除內應力并提升厚度均勻性。
三、擴張方法
PP板材擴張旨在提升柔韌性、面積或適應復雜形狀，常見方法包括：
1. 熱擴張
原理：通過加熱使板材軟化，再橫向或縱向拉伸以增加面積。例如，在160180℃下拉伸至原尺寸的1.52倍，冷卻后固化。
應用：制造***型容器、管道或需要延展性的場景。
2. 冷拉擴張
原理：常溫下對板材施加拉力，提高剛性和尺寸穩定性，適用于需要高強度的工業部件。
3. 氣壓擴張
原理：向板材內部通入高壓氣體（如空氣或惰性氣體），使其膨脹貼合模具形狀。常用于制造中空結構（如儲罐、管道）。
四、后處理與質量控制
1. 表面處理
打磨與拋光：去除毛邊和表面瑕疵，提升外觀。
涂層或印刷：添加防腐蝕層、防滑紋或標識信息。
2. 性能測試
物理指標：檢測厚度、平整度、拉伸強度、沖擊韌性等。
耐候性測試：通過紫外線老化、高溫高濕環境模擬長期使用性能。
3. 質量控制要點
原料配比精準度（如添加劑含量誤差≤1%）；
擠出溫度波動范圍≤5℃；
擴張后尺寸公差控制（如厚度偏差≤±0.1mm）。
五、總結
PP板材的生產是一個多環節協同的精密過程：
成型核心：擠出工藝主導，配合熱壓或注塑實現形狀固化；
擴張關鍵：根據應用場景選擇熱拉、冷拉或氣壓擴張；
質量保障：從原料干燥到后處理，每一步需嚴格監控參數。
通過***化工藝和添加劑配方，PP板材可滿足從防腐設備到食品包裝的多樣化需求，未來還可通過納米復合、智能化成型等技術進一步提升性能。
聯系廠家
銷售熱線
返回頂部
